الوصف
أولاً: الوصف العام :

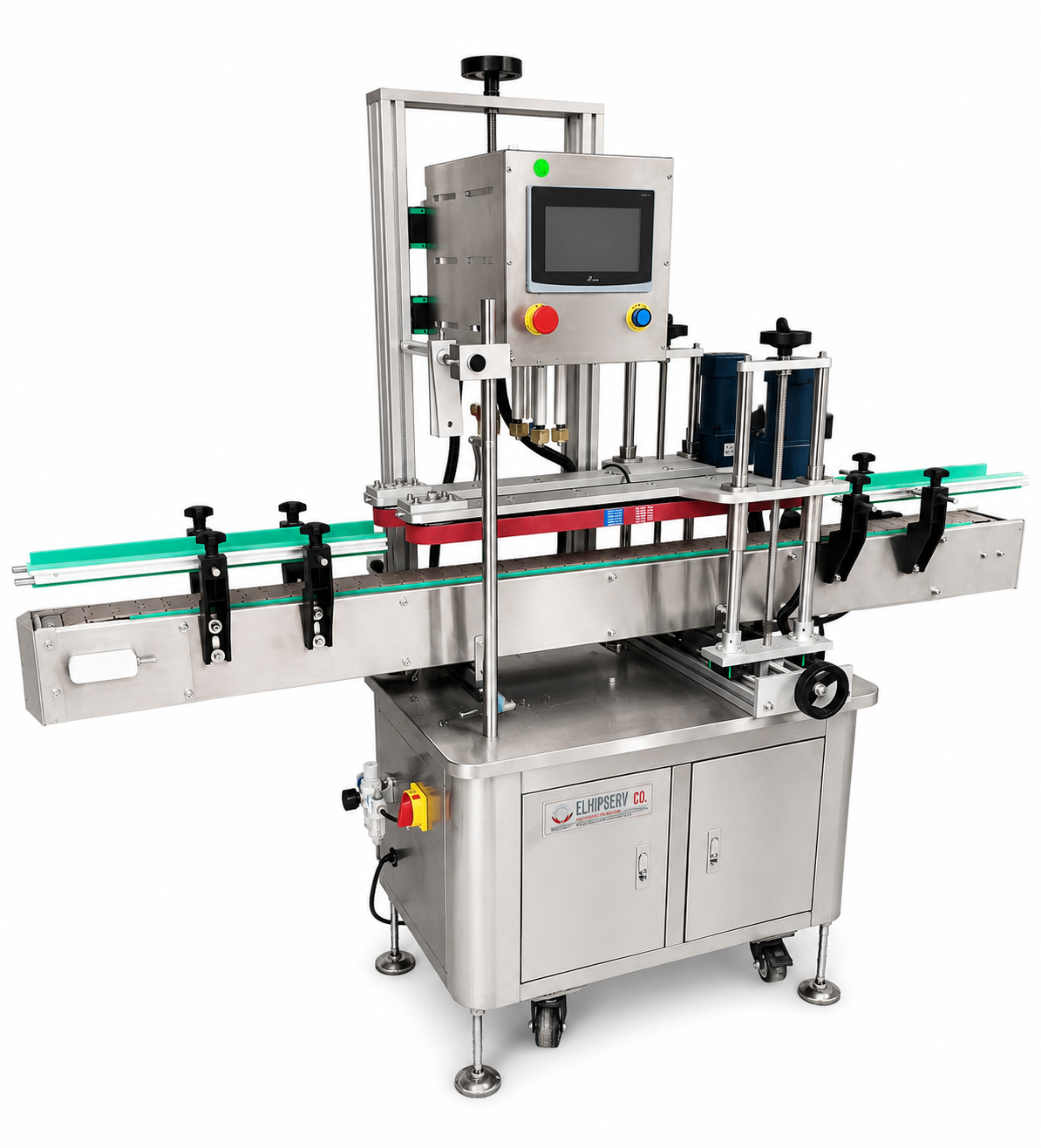

ماكينة أوتوماتيكية مخصصة لإحكام غلق أغطية العبوات بعد عملية التعبئة، وتعمل بنظام السيور الجانبية الدوارة التي تقوم بإمساك الغطاء وتدويره أثناء مرور العبوة على السير الناقل.
الماكينة مناسبة للدمج ضمن خط إنتاج أوتوماتيكي متكامل، ومزودة بنظام تحكم إلكتروني وشاشة تشغيل تعمل باللمس، مع إمكانية ضبط ارتفاع وحدات الغلق وعرض مسار العبوات بما يتناسب مع مقاسات العبوات والأغطية.
ثانياً: نظام الغلق :

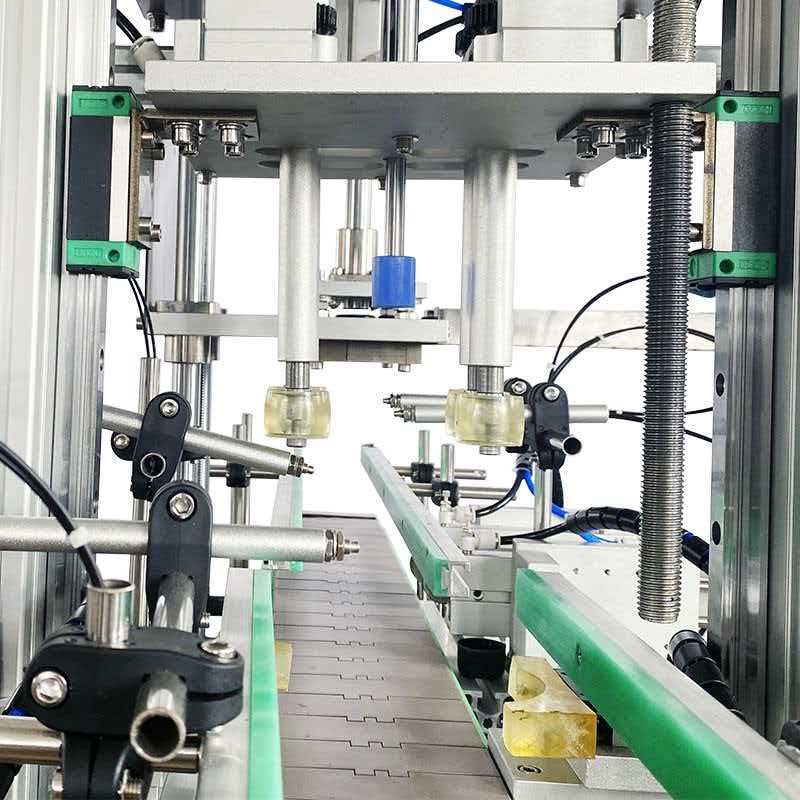

تعتمد الماكينة على زوج من السيور الجانبية الدوارة، حيث تمر العبوة بين السيور أثناء حركتها على الناقل، ويتم إمساك الغطاء وتدويره لإتمام عملية الغلق.
ويتيح النظام:
- ضبط المسافة بين سيور الغلق.
- ضبط ارتفاع وحدات الغلق.
- ضبط ضغط السيور على الغطاء.
- ضبط الأدلة الجانبية حسب قطر العبوة.
- التعامل مع اختلاف مقاسات العبوات ضمن النطاق التشغيلي للماكينة.
- التحكم في سرعة الغلق بما يتناسب مع سرعة خط الإنتاج.
ثالثاً: نظام التحكم :
الماكينة مزودة بلوحة تحكم إلكترونية تشمل:
- شاشة تشغيل HMI Touch Screen – ET2070.
- نظام تحكم PLC.
- مفتاح تشغيل التغذية الكهربائية.
- زر إيقاف طوارئ Emergency Stop.
- دوائر تحكم بجهد 24 VDC.
- ريليهات ومكونات تحكم وحماية داخل لوحة الكهرباء.
رابعاً: نظام النقل :

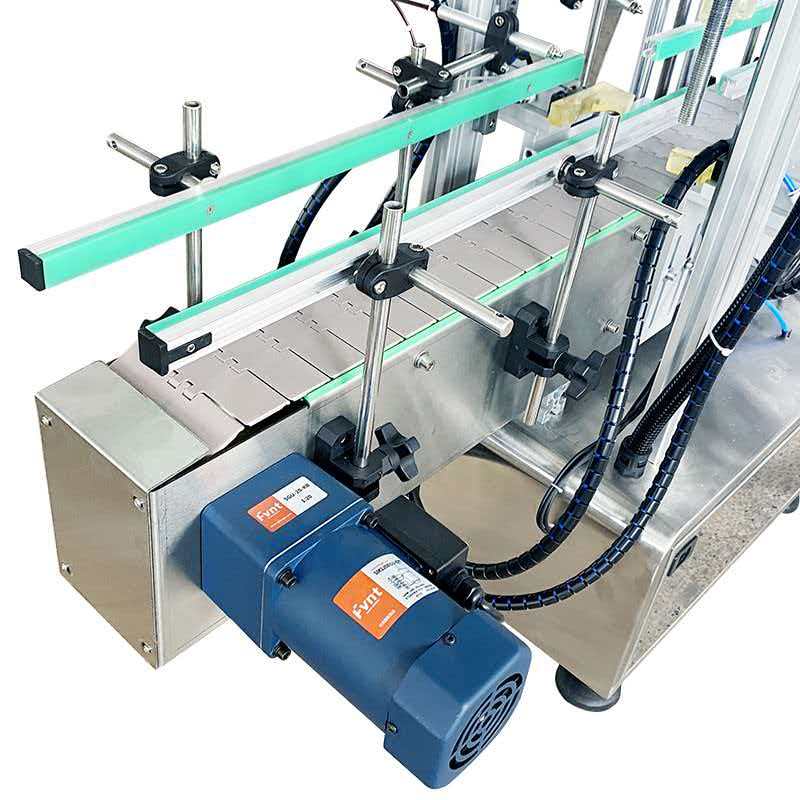

مزودة بسير ناقل مستمر لنقل العبوات خلال منطقة الغلق، مع وجود أدلة جانبية قابلة للضبط لضمان استقامة العبوات وثباتها أثناء عملية الغلق.
كما يسمح التصميم بدمج الماكينة مع باقي معدات خط الإنتاج قبلها وبعدها.
خامساً: الخامات والتصنيع :
- تصنيع الهيكل الخارجي والأجزاء الرئيسية من Stainless Steel 304.
- تصميم مناسب للاستخدام في بيئة خطوط الإنتاج.
- أسطح سهلة التنظيف.
- إمكانية الوصول إلى المكونات لإجراء أعمال الصيانة الدورية.
- الأجزاء المتحركة مزودة بوسائل حماية مناسبة.
سادساً: متطلبات التشغيل :
- مصدر الكهرباء: 220 فولت AC / Single Phase.
- القدرة الكهربائية المركبة: حوالي 0.8 كيلووات كحد تقريبي.
- مصدر الهواء المضغوط: 0.4–0.6 MPa (4–6 bar).
- استهلاك الهواء: يحدد حسب التجهيز الهوائي الفعلي للماكينة.
- يجب توفير هواء مضغوط نظيف ومناسب للمكونات الهوائية عند الحاجة.
